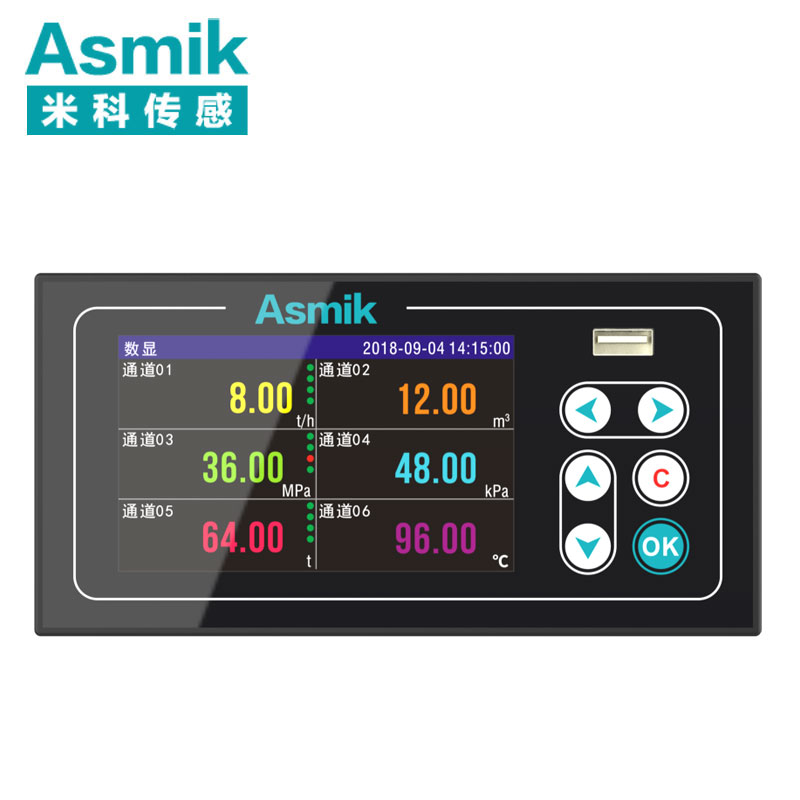

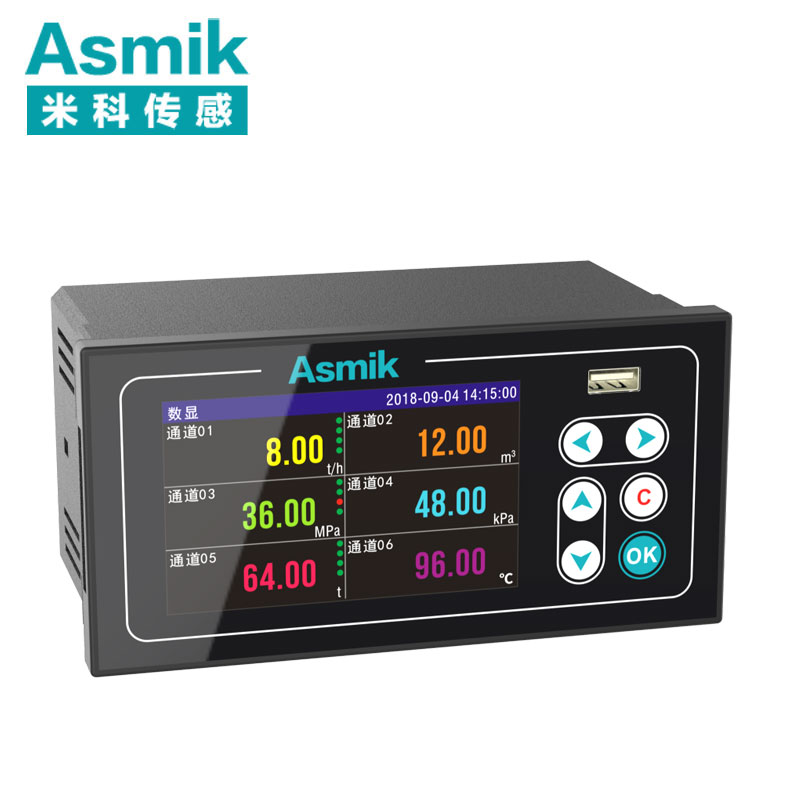

本產品為工業無紙記錄儀，6 通道萬能輸入，160*80 面板尺寸。可輸入電流、電壓、熱電偶、熱電阻和頻率等工業信號，以數值、棒圖和曲線形式實時顯示數據，定時將數據存儲于儀表內部電子存儲器，可通過USB 設備快速轉存歷史數據。

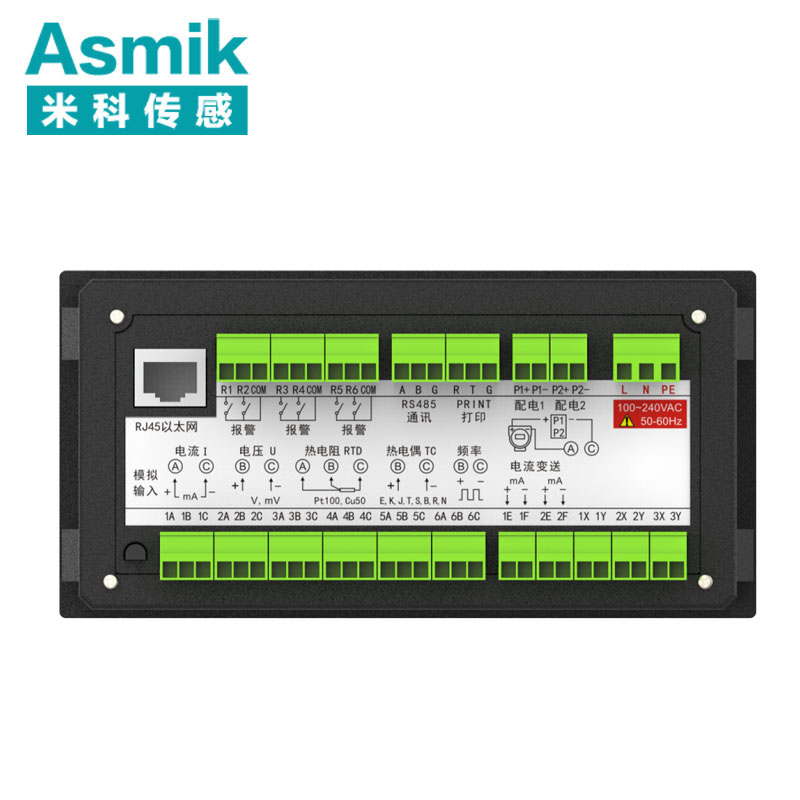

1、 6 路萬能信號輸入，6 路繼電器輸出

2、 2 路電流變送輸出，2 路直流 24V 配電

3、 高清彩色液晶屏，4 英寸 800*480 點陣

4、 128Mb 內存，90 萬條歷史記錄

5、 256 條報警、掉電、操作日志

6、 高速 USB 接口，兼容大容量優盤

7、 內置中英雙語，自由切換

8、 支持中文位號組態

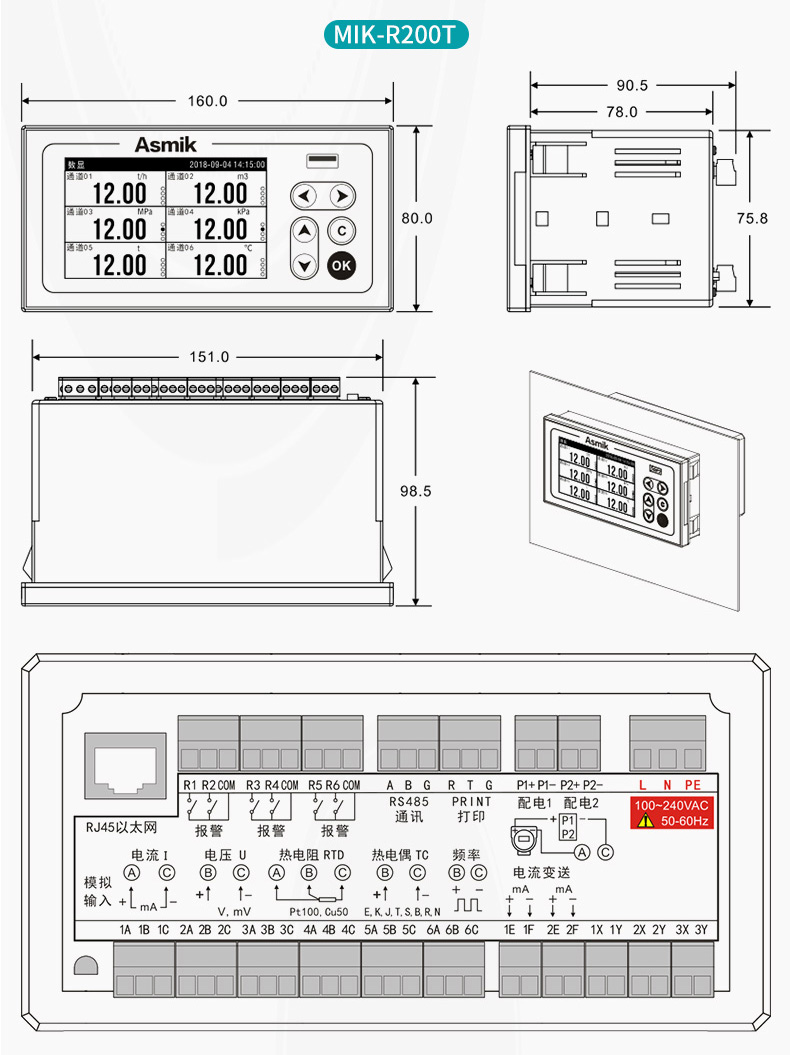

儀表尺寸  ：面板 160*80mm，開孔 152*76mm

儀表重量  ：450 克

安裝方式  ：盤裝，室內，面板 IP40 防護等級

測量通道  ：6 路萬能模擬輸入（頻率信號使用專用板）

測量精度  ：0.2%F.S.

采樣周期  ：1 秒

信號類型  ：電流、電壓、熱電阻、電熱偶、頻率（定制）等

24VDC配電  ：2 路 24VDC±10% 每路 30mA

報警繼電器  ：6 路常開繼電器，250VAC 3A，30VDC 3A（阻性負載）

變送輸出  ：2 路 4-20mA 變送輸出，負載≤750Ω

供電電源  ：交流 100-240VAC 50Hz/直流 24VDC±10%

預熱時間  ：接通電源后 30 分鐘

工作環境  ：溫度：-10~60℃ 濕度：0~85%RH（不結露）

顯示屏  ：4 英寸彩色液晶屏，800*480 分辨率

數據內存  ：128Mb，90 萬條記錄

記錄間隔  ：1 秒、2 秒、5 秒、10 秒、15 秒、30 秒、1 分、2 分、5 分、10 分、30 分、1 小時

其它記錄  ：報警記錄 256 條 掉電記錄 256 條 操作日志 256 條

RS485  ：1 路，標準 ModbusRTU 協議

打印  ：1 路，微型打印機，3.3V TTL 電平接口

USB  ：USB2.0，支持大容量優盤

以太網  ：RJ45
